最大A3幅面,通过拉伸金属直杆调整A3和A4幅面的拍摄,满足客户拍摄大尺寸文档的要求,文稿台四角有可以伸缩支架,方便用户摆放大尺寸文档。三摄像头(一主双副头)设计,主头拍摄文档和各种凭证,副摄像头1(客户摄像头)拍摄客户人脸图像或视频,副摄像头2(柜员摄像头)拍摄柜员和场景环境图像或视频。
并可集成二代证、指纹仪、IC卡(接触和非接)、磁条卡、PSAM卡等功能模块。客户摄像头采用双目摄像头,摄像头规格为500万+200万宽动态摄像头。

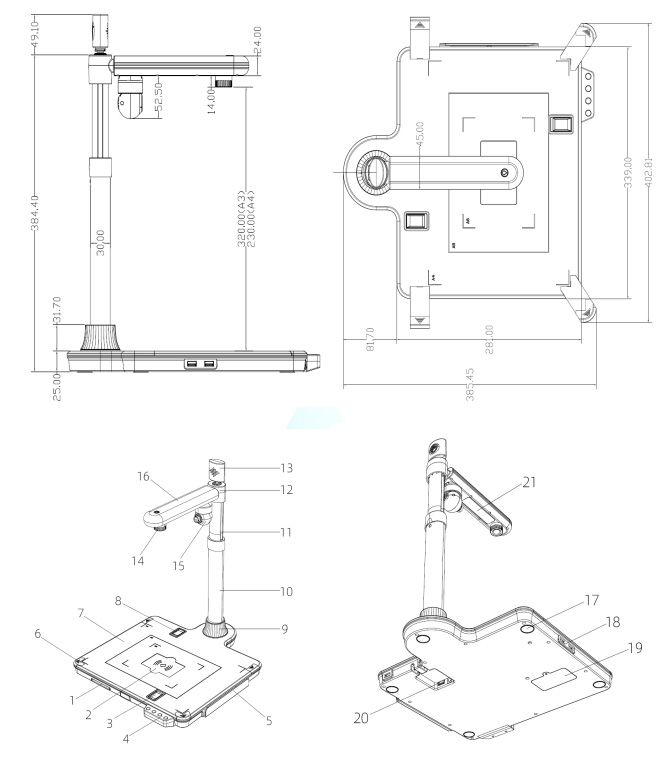

结构和包装规格
1、IC卡;2、二代身份证阅读器;3、指纹仪;4、功能按键;5、磁条卡;6、伸缩支架;7、文稿台;8、指纹仪;9、旋转锁套;10、主铝合金直杆;11、A3铝合金拉伸杆;12、横杆与客户摄像头连接支架;13、客户摄像头;14、文档摄像头及其调节圈;15、柜员摄像头;16、横杆;17、防滑脚垫;18、USB扩展口;19、PSAM卡盖;20、USB输入口;21、LED补光灯。
2.材质说明:
使用ABS、PC材质外壳和铝合金材质直杆
硬件性能参数
主摄像
|
软件优化像素
|
1000W
|
软件优化分辨率
|
3648 X 2736
|
图像有效像素
|
800W
|
图像有效分辨率
|
3264X2448
|
对焦方式
|
定焦
|
扫描幅面
|
A3及A3以下
|
拍摄幅面
|
A3:320mm
|
|
A4:230mm
|
光学解像力
|
170lp/mm
|
球形畸变
|
<1.5%
|
梯形失真
|
<1.5%
|
出图响应时间
|
1S
|
曝光控制
|
自动
|
图像帧率
|
最大分辨率MJPG :15fps (可调)
|
图像色彩
|
24位
|
补光
|
LED 正白色 色温6500K
|
补光控制方式
|
三级触控调光
|
双目摄像头(客户摄像头)
|
双目摄像头参数
|
SENSOR芯片
|
RGB摄像头WDR
|
IR摄像头B/W
|
Remarks
|
图像感光片
|
HDR CMOS
|
HD CMOS
|
|
有效像素
|
2592x1944
|
1920x1080
|
|
感光尺寸
|
1/2.5"
|
1/2.9"
|
|
像素大小
|
2.2µm x 2.2µm
|
2.8µm x 2.8µm
|
|
数据输出类型
|
Parallel 12bits Raw data
|
Parallel 12bits Raw data
|
|
信噪比max S/N
|
>39dB
|
>38dB
|
|
宽动态范围
|
>85dB
|
>81dB
|
|
输出格式
|
MJPG/YUV2
|
MJPG/YUV2
|
|
接口类型
|
5-pin 1.25mm USB2.0
|
5-pin 1.25mm USB2.0
|
|
镜头滤光片波长
|
650nm
|
940nm
|
红外灯可配850nm
|
镜头规格参数
|
视角FOV :D=70°
|
|
|
接口mount :M12*P0.5
|
|
电源
|
USB 5V
|
USB 5V
|
|
电流
|
Max 200mA
|
Max 200mA
|
|
自动曝光控制
|
支持
|
支持
|
|
自动白平衡
|
支持
|
支持
|
|
自动增益
|
支持
|
支持
|
|
出图响应时间
|
1S
|
1S
|
|
图像最大帧率
|
30fps
|
30fps
|
|
图像色彩
|
24位
|
24位
|
|
旋转角度
|
水平方向:可旋转330度;
垂直方向:上下40度可调;
|
|
柜员摄像头
|
像素
|
500W
|
分辨率
|
最大分辨率2592*1944
|
对焦方式
|
定焦
|
对焦距离
|
0.5m~无穷
|
拍摄角度
|
65度
|
球形畸变
|
<5%
|
梯形失真
|
<5%
|
旋转角度
|
水平方向:可旋转270度;
垂直方向:上下30度可调;
|
出图响应时间
|
1s
|
图像帧率
|
最大分辨率MJPG: 30fps
|
动态范围
|
66dB
|
图像色彩
|
24位
|
接口和扩展设备
|
传输接口
|
USB2.0
|
扩展USB接口
|
3个USB2.0扩展口
|
身份证阅读器
|
可集成(选配功能)
|
指纹仪
|
可集成(选配功能)
|
IC卡阅读器
|
可集成(选配功能)
|
磁条卡阅读器
|
可集成(选配功能)
|
PSAM卡阅读器
|
可集成(选配功能)
|
社保卡阅读器
|
可集成(选配功能)
|
待机电流
|
220mA
|
电源适配器
|
输入:AC100-240V~50/60Hz 0.6Amax
输出:5V/1.5A,符合3C要求
|
环境环保
|
工作温度、湿度
|
-10℃-55℃/20%~90%
|
存储温度、湿度
|
-40℃-60℃/17%~96%
|
环保要求
|
ROHS
|
